Одним из видов механической обработки материалов является фрезерование. Оно представляет собой воздействие на материал режущей кромкой фрезы, которая вращается с большой частотой и снимает заданное количество материала при каждом обороте. Частота вращения фрезы и подача фрезерования задаются технологом на этапе разработки управляющей программы. От корректного подбора этих параметров напрямую зависит качество обработки.

ЧПУ фрезеровка является высокотехнологичным методом обработки материала, поскольку имеет следующие преимущества:

Точность формы и размеров изготавливаемых деталей
Скорость выполнения операций
Дешевизна обработки при выполнении типовых операций
Экономное использование материала за счет компьютерных алгоритмов размещения деталей на заготовке
Подходит для обработки практически любых видов материалов, не подверженных сильной деформации при механическом воздействии: фанера, массив, МДФ, ДСП, акрил, ПВХ, оргстекло, алюминий, медь и др.

Принципиально фрезерная обработка материала подразделяется на несколько видов:

Фрезерная резка
2D фрезеровка (выборка)
3D фрезеровка
4D фрезеровка
Гравировка

Фрезерная резка представляет собой раскрой (резка насквозь) материала по прямолинейной и (или) криволинейной траектории. 2D фрезеровка представляет собой фрезерование материала не насквозь: метод позволяет получать глухие пазы, узоры мебельных фасадов и т.п.

3D фрезеровка позволяет получить рельефную поверхность заготовки с одной стороны. В качестве рельефа может быть использован, например, барельеф. 4D фрезеровка отличается от 3D фрезеровки тем, что фрезерный станок для такой обработки оснащен четвертой поворотной осью для изготовления тел вращения и близких к ним по форме изделий.

Гравировка является поверхностной обработкой материала и предназначения для создания узоров, надписей или градиентных изображений на поверхности заготовки.

Вы можете заказать у нас фрезерную резку, 2D фрезеровку, 3D фрезеровку и гравировку. Ниже Вы можете найти информацию по услугам и как подготовить макет. Будем рады сотрудничеству!

Фрезерная резка

Чтобы заказать у нас фрезерную резку Вам необходимо предоставить:

Векторное изображение макета в электронном формате
Материал для изготовления деталей
Комментарии к заказу

Векторное изображение макета Вы можете прислать нам в форматах: cdr. dxf. dwg. art. ai. eps. pdf. (векторный).

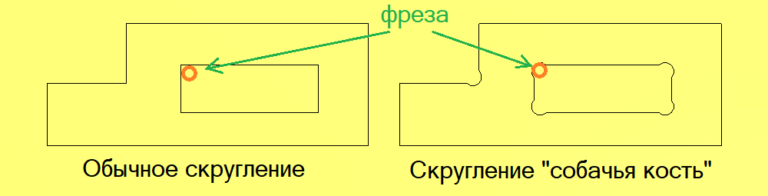

Обращаем ваше внимание, что при фрезерной резке внутренние углы скругляются до радиуса используемой фрезы. Учитывайте это при создании чертежей сборочных конструкций с шип-пазовыми соединениями. Одним из методов разрешения этой особенности является использование метода скругления внутренних углов под названием «собачья кость». Если Вам не удобно проектировать эти скругления, то Вы можете добавить комментарий с просьбой добавить их в необходимых местах. Такого рода корректировка векторного изображения может быть платной или бесплатной в зависимости от сложности и объема корректировки (обсуждается индивидуально).

Если у Вас нету векторного изображения, то Вы можете заказать разработку макета у нас. Заданием для такой разработки может послужить как графическое изображение, так и текстовое описание. Результат разработки макета утверждается заказчиком. Информацию по услугам проектирования Вы можете найти в разделе Изделия под заказ, а ознакомиться с ориентировочными ценами на услуги Вы можете в меню ЦЕНЫ

При подготовке векторного изображения обязательным требованием является масштаб 1:1. Все размеры должны быть в мм. В комментарии к заказу укажите какие-нибудь размеры детали чтобы мы однозначно поняли, что в макете нету ошибки в части масштаба. Также важно, чтобы все векторы были замкнутыми. В файле чертежа за границей векторного изображения должно указываться направление волокон (для фанеры, массива, ЛДСП и пр.).

При компоновке изделий на заготовке важно, чтобы наименьшее расстояние между деталями составляло не менее 15мм, а расстояние до края заготовки — 20 мм. Если расстояния между деталями или до края заготовки меньше, то цена на фрезерную резку увеличится.

В зависимости от используемого материала и его толщины для фрезерной резки мы используем фрезы диаметром 2 мм, 3.175 мм, 4 мм и 6 мм. Чем тоньше фреза, тем меньшую толщину материала она может прорезать.

Чтобы оставить заявку на фрезерную резку нажмите Заказать

2D фрезеровка

Чтобы заказать у нас 2D фрезеровку нам необходимы такие же исходные данные, как и в описании фрезерной резки (см. выше). Форматы файлов Вы можете найти там же.

Особенность подготовки макета в векторном графическом редакторе заключается в следующем: для каждого типа и глубины выборки используется свое цветовое обозначение (пример обозначения см. ниже).

Каждое обозначение и подпись к нему должны быть исчерпывающими для понимания. Информация должна размещаться за границей чертежа. Область чертежа не должна иметь каких-либо размеров и буквенных обозначений. Толщина линий должна быть сверхтонкой. В описании должно быть указано направление волокон (для фанеры, массива, ЛДСП и пр.).

Чтобы оставить заявку на 2D фрезеровку нажмите Заказать

3D фрезеровка

Чтобы заказать у нас 3D фрезеровку Вам необходимо предоставить:

3D модель в электронном формате
Материал для изготовления изделия
Комментарии к заказу

3D модель Вы можете прислать нам в форматах: stl. sldprt. blend. art. 3dp. 3da. rlf. max. step. obj.

Для 3D фрезеровки используются конические фрезы со сферическим торцом радиусом от 0,15 до 3 мм. Глубина фрезерования — до 60 мм (в особых случаях до 100 мм). Выбор радиуса фрезы зависит от сложности рельефа и требований к чистоте обработки. Чем меньше радиус сферического торца фрезы, тем меньший шаг необходимо задавать для обработки и, соответственно, тем больше времени займет процесс обработки материалла. Время обработки влияет на стоимость услуги. Ознакомиться с ориентировочными ценами вы можете в меню ЦЕНЫ

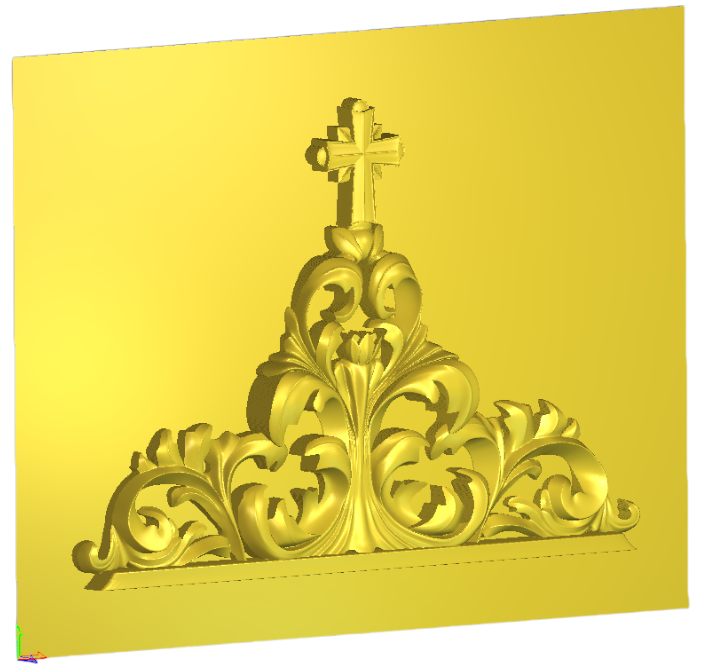

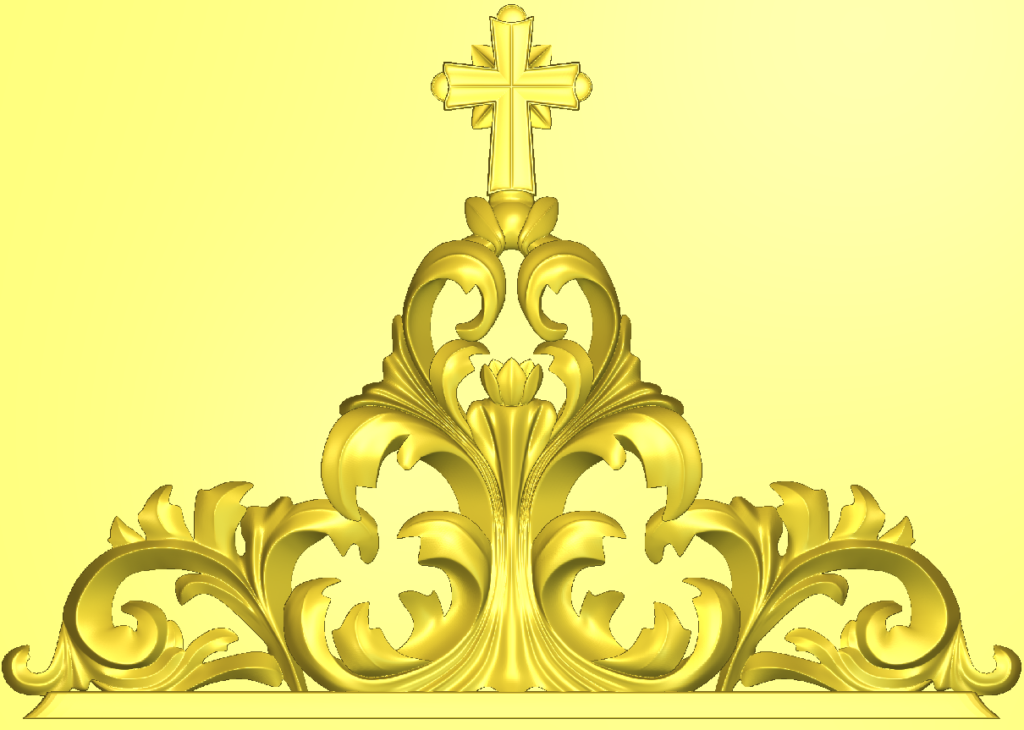

Особенность 3D фрезеровки в том, что вертикальные склоны после обработки немного откланяются на угол конусной фрезы. На некоторых моделях можно увидеть такие вертикальные склоны если посмотреть на модель под углом (темные области на примере 3D модели ниже).

В комментарии к запросу на 3D фрезеровку необходимо указать направление волокон материала (если это массив). По умолчанию масштаб изготавливаемой детали 1:1. Однако, если необходимо изготовить деталь большего или меньшего размера, то в комментарии необходимо указать этот реальный размер или соотношение масштаба (например 2:1, где 2 — масштаб изготавливаемой детали, а 1 — масштаб ее модели).

Если у Вас нету 3D модели, то Вы можете заказать у нас 3D модель любой сложности, которая технологически подходит для 3D фрезеровки. Ознакомиться с услугами по проектированию Вы можете в разделе Изделия под заказ

Чтобы оставить заявку на 3D фрезеровку нажмите Заказать

Гравировка

Чтобы заказать у нас гравировку Вам необходимо предоставить:

Векторное или растровое черно-белое изображение
Материал для гравировки
Комментарии к заказу

Векторное изображение Вы можете прислать в форматах: cdr. dxf. dwg. art. ai. eps. pdf. (векторный).

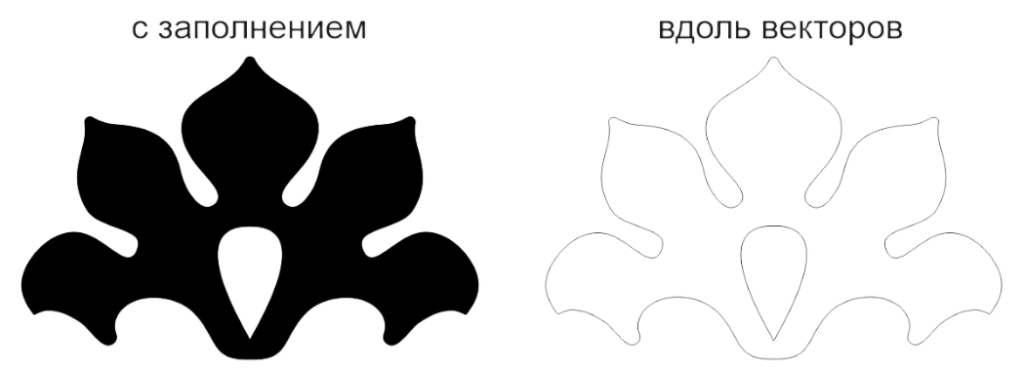

Гравировка может быть с заполнением или по средней линии вдоль векторов. Если нужно выполнить гравировку только вдоль векторов, то заливки быть не должно (пример смотрите на изображении ниже). Толщина линий должна быть сверхтонкой.

На векторном изображении должна быть видна граница заготовки и однозначно определено место и масштаб гравировки на детали. Если нанесение границы заготовки на векторном изображении затруднено из-за ее сложности, то размещение изображения на заготовке должно быть описано в комментарии.

Если у Вас нету векторного изображения для гравировки, то Вы можете заказать у нас разработку изображения любой сложности. Ознакомиться с услугами по проектированию Вы можете в разделе Изделия под заказ

Чтобы оставить заявку на гравировку нажмите Заказать
